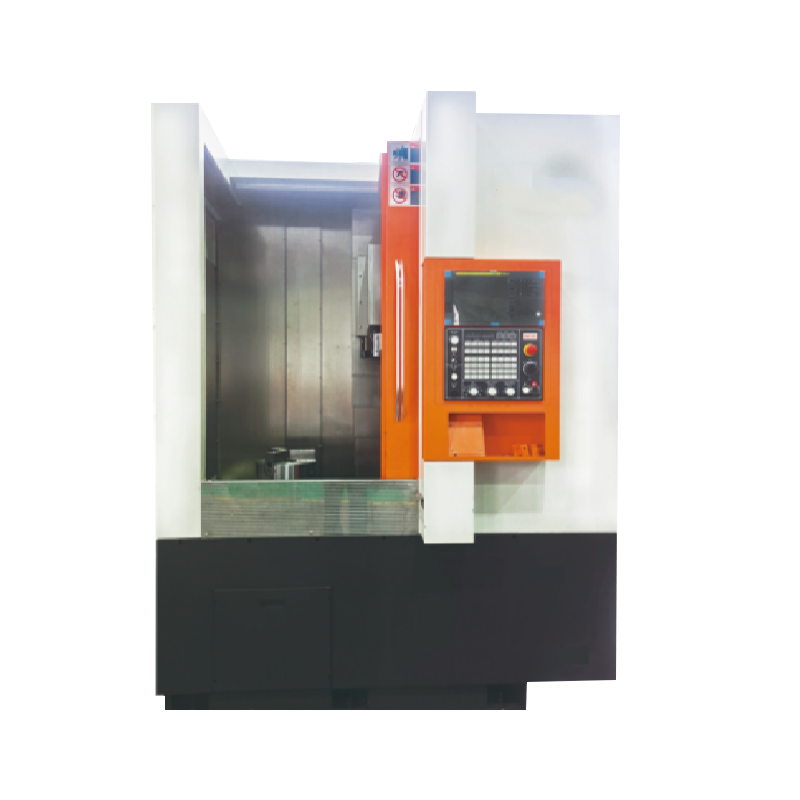

V600 CNC vertikale Drehmaschine

V600 CNC Vertikale Drehmaschine: Ein effizientes und präzises Metallschneidwerkzeug

1. Technologie geleitet, die eine effiziente Verarbeitungsplattform schaffen
V600 CNC vertikale Drehmaschine zeichnet sich unter vielen ähnlichen Produkten mit hoher Starrheit und hervorragender Kostenwirksamkeit aus. Die x-Achse des Werkzeugmaschine verwendet eine ultrapositionierende dynamische Säulenstruktur, die mit drei Führungsschienen und einem breiten Lagerabschnitt ausgestattet ist, wodurch die hohe Starrheit und die hervorragende Leistung des Werkzeugwerkzeugs gewährleistet werden. Mit diesem Design kann der V600 leicht mit hohen Vorladungs- und Hochladungsaufgaben fertig werden, egal ob es sich um eine grobe Verarbeitung und Fertigstellung von Eisen, Nichteisenmetallen oder einigen nicht-metallischen Materialien handelt.

2. Mechatronik -Design, kompakte und schöne Struktur
Das Gesamtdesign von V600 CNC vertikale Drehmaschine verkörpert das fortschrittliche Konzept der Mechatronik mit einer kompakten Struktur, einem angemessenen Layout und einer schönen Form. Das geschlossene Schutzgerät gewährleistet effektiv die betriebliche Sicherheit, das automatische Chipentfernungssystem verringert die Belastung der manuellen Reinigung, und der hydraulische Stromversorgungsschalter erkennt die automatische Klemmung des Werkstücks und verbessert die Verarbeitungseffizienz weiter. Das Werkzeugmaschine nimmt das Finite-Elemente-Optimierungsdesign als Ganzes an, was die Zuverlässigkeit der Leistung, der überlegenen dynamischen Steifigkeit und des stabilen Betriebs gewährleistet und eine solide Grundlage für die langfristige hochwertige Verarbeitung bietet.

3. Solid Foundation, Geisel mit hoher Rigiditätsmaschinenkörper
Die Basis der Werkzeugmaschine verwendet eine Integral -Box -Struktur. Das Rippenlayout wird durch Finite-Elemente-Methode in Kombination mit Gusseisenmaterial mit hohem Dichte optimiert, wodurch die Werkzeugmaschine eine gute Starrheit und einen hervorragenden seismischen Widerstand verleiht. Dieses Design verbessert nicht nur die Gesamtstabilität der Werkzeugmaschine, sondern bietet auch eine starke Unterstützung für die Verarbeitung mit hoher Präzision.

4. Solide Säule, die schwere Schnittherausforderungen tragen
Die auf der Basis befindliche rechteckige Querschnittsspalte ist mit drei Führungsschienen ausgestattet, die auf der Säule befestigt sind. Eine davon ist eine untere Unterstützung, die die Steifigkeit der Werkzeugmaschine erheblich verbessert, sodass sie schweren Schneidvorgängen standhalten und lange Zeit mit hoher Präzision aufrechterhalten können.

5. Hochleistungsspindel, um komplexe Verarbeitungsanforderungen zu erfüllen
Die Spindel der vertikalen V600-CNC-Drehmaschine wird von einem Hochleistungs-Spindelmotor angetrieben. Die Spindellager verwenden importierte hochpräzise doppelreiche zylindrische Rollenlager und bidirektionale Winkelkontaktlager. Die Heckunterstützung verwendet auch hochpräzise doppelreikige zylindrische Rollenlager. Diese Konfiguration stellt sicher, dass die Werkzeugmaschine den hohen Schnittkräften sowohl in axialen als auch in radialen Richtungen standhalten kann, wodurch die hochpräzisen Anforderungen unter komplexen Verarbeitungsbedingungen erfüllt werden.

6. Effizientes Werkzeugsystem zur Verbesserung der Verarbeitungseffizienz
Die Werkzeugmaschine ist mit einem importierten horizontalen Hydraulikwerkzeughalter mit Hochleistungshorizontal ausgestattet, der die Eigenschaften großer Schneidkraft, hoher Zuverlässigkeit und niedriger Verarbeitungsstörungen aufweist und eine ideale Wahl für die effiziente Verarbeitung ist. In Bezug auf die Fütterung wird die Werkzeugbewegung in die Richtungen von X und Z von einem Servomotor angetrieben und von einer Präzisionskugelschraube angetrieben. Die Schraube nimmt eine C3-Grad-Kugel-Kugel-Guide-Guide-Stange vor dem Laden an, um eine hohe Steifigkeit und hohe Präzision zu gewährleisten. Die Führungsschienen jeder Achse sind Rollführerschienen, die die Eigenschaften eines geringen Reibungswiderstands, einer hohen Präzision und einer starken Tragfähigkeit aufweisen und sehr geeignet sind, um eine effiziente und präzise starke Schneidverarbeitung zu erhalten.

7. Advanced System sorgt für eine stabile Kontrolle
Die vertikale V600-CNC-Drehmaschine übernimmt das CNC-System von Fanuc 0i-TF Plus (5) und AC Longitudinal- und Lateral Servo-Systeme. Die Systemleistung ist zuverlässig und bietet eine solide Garantie für den effizienten und stabilen Betrieb der Werkzeugmaschine. Diese Konfiguration verbessert nicht nur die Verarbeitungsgenauigkeit, sondern vereinfacht auch den Betriebsprozess und erleichtert es einfach, auch komplexe Verarbeitungsaufgaben zu erledigen.
