Heim / Produkte / Horizontale CNC -Turn- und Fräsenreihe / NC-106D-y 3-Achse-Synchronbearbeitungshorizontalmitte NC-106D-y 3-Achse-Synchronbearbeitungshorizontalmitte

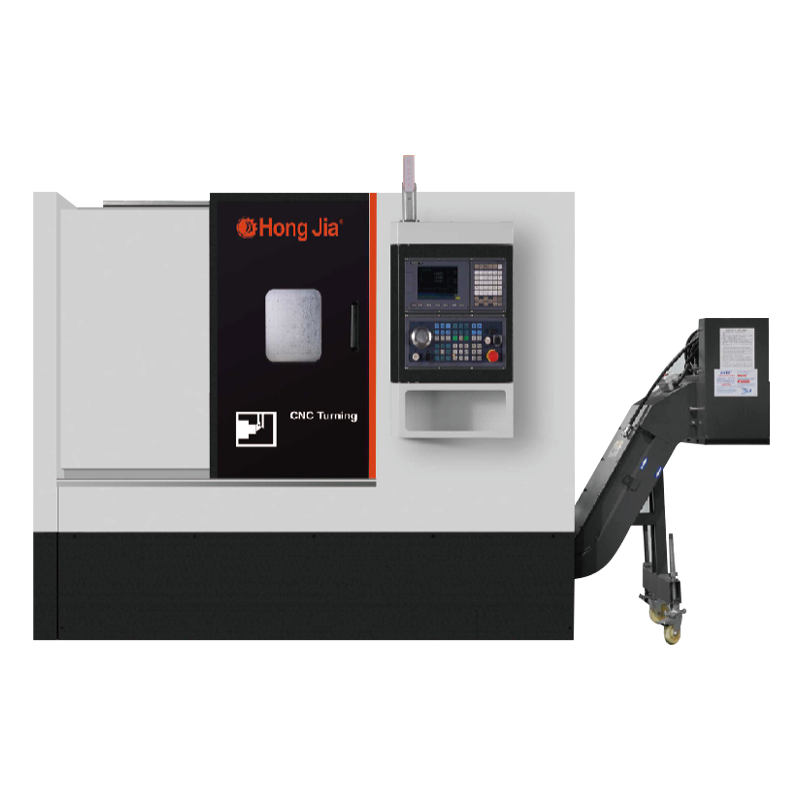

3-Achsen-Synchronbearbeitungs-Horizontal-Drehzentrum ist eine Hochleistungs-CNC-Werkzeugmaschine mit leistungsstarken Bearbeitungsfunktionen und präzisen technischen Parametern. Der maximale Bearbeitungsdurchmesser beträgt φ230 mm und die maximale Bearbeitungslänge 360 mm, was zur Bearbeitung von Werkstücken in großer Größe geeignet ist. Die maximale Spindelgeschwindigkeit kann 5000 U / min erreichen, ausgestattet mit A2-5-Spindelende und φ56 mm Durchlochspindel, was effiziente und stabile Bearbeitungsvorgänge unterstützt. Das Werkzeugmaschinen-Turm übernimmt 12/15-Station-Turm, ausgestattet mit BMT40/ER25-Leistungs-Turm, die maximale Geschwindigkeit des Leistungskopfes 4000 U/min und das Drehmoment des Leistungskopfes beträgt 7,7 N · m, was den Bedürfnissen komplexer Teilebearbeitung erfüllen kann. Die Futterachse -Reise umfasst vier Richtungen von Z, X, Y und A, und die schnelle Bewegungsgeschwindigkeit beträgt bis zu 20 Meter pro Minute. Der Strombedarf der gesamten Maschine beträgt 13KVA, was für die Präzisionsbearbeitungsbedürfnisse in verschiedenen industriellen Szenarien geeignet ist. Die Werkzeugmaschine hat eine Gesamtgröße von 2310 × 1510 × 2080 mm und ein Gesamtgewicht von 3800 kg, was ein kompaktes und stabiles Design zeigt.
Produktionsinformationen
Verarbeitungsfähigkeit
1. kann gedreht werden, bohren. langweilig. Mahlen. Tippen Sie auf Verarbeitung
2. LT kann die Verarbeitung synchron mit 3 Achsen vervollständigen
3.. Grundlegende Grundstruktur mit hoher Starrheit, um ein starkes Schneiden zu erreichen
4. Ausgezeichnete Schneidfähigkeit und stabile Verarbeitungsgenauigkeit, um eine hohe Produktion zu erzielen
5. Der Auszugskühlmittel Tank wird zum einfachen Reinigen und Schneiden verwendet
6. Standard -Tankkapazität: 100 l
Grundlegende Konfiguration für Werkzeugmaschine
1. New Generation Sytec/22TB
2. Motor für Antriebsantrieb und Spindelantrieb
3.. Eingebaute Hochgeschwindigkeits-Präzisionsmotorisierte Spindel ist Standard
4. Taiwan oder Japan Drahtschiene und Schraube
5. Separate Wassertank
6. Chipentfernungsmaschine
7. Öldruck drei Krallen

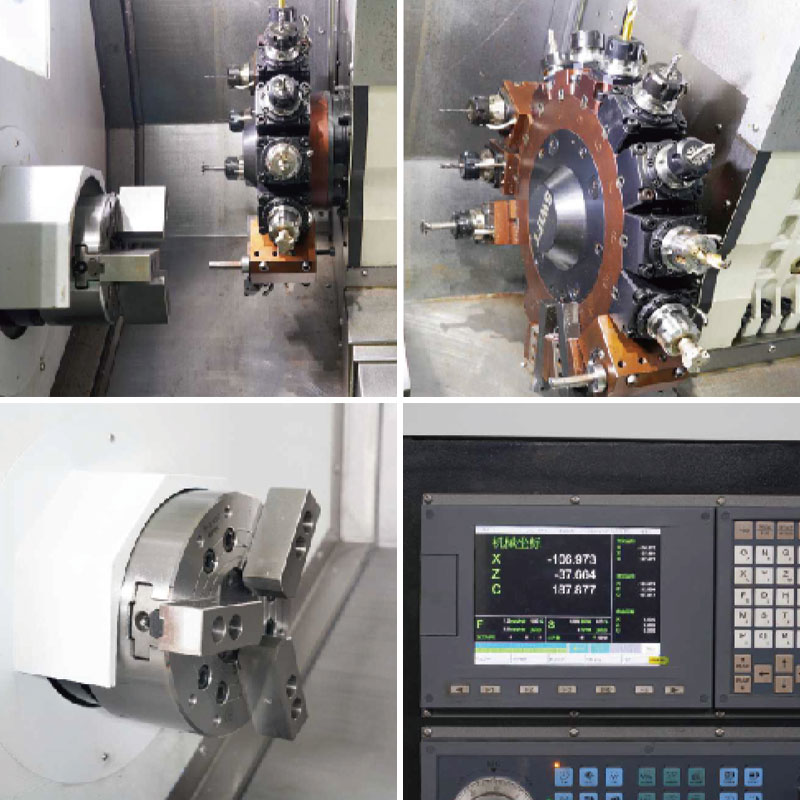

8. Power Tower 12/15 Stationen
Technischer Parameter
| Artikel | NC-106D-y |
| Max. Bearbeitungsdurchmesser | Φ230mm |
| Max. Arbeitslänge | 360 mm |
| Max. Drehdurchmesser | 550 mm |
| Spindel -Chuck -Abmessungen | 6/8inch |
| Max. Spindelgeschwindigkeit | 5000 Minuten -1 |
| Spindleendform | A2-5 |
| Durch die Blende der Spindel | Φ56mm |
| Der innere Durchmesser der Spindelausdehnung | Φ45mm |
| Der innere Durchmesser des Hauptwellenlagers | Φ90mm |
| Spindelkraft | 11 kW |
| Bewertungsspindel Drehmoment | 35n.m |
| Max. Spindeldrehmoment | 70n.m |
| Anzahl der Turmoberflächen | 12/15 |
| Werkzeug des Außendurchmessers | 20x20 |
| Bit -Sitzbohrung | Φ25mm |
| Turm -Power -Kopfmodell | BMT40/ER25 |
| Maximale Geschwindigkeit des Turmleistungkopfes | 4000 mm -1 |
| Schneiderturm Kraftstoffmotor Strom Strom | 2,4 kW |
| Turm -Power -Head -Drehmoment | 7.7n.m |
| Vorschubachse z/x Richtungreise | Z: 370 mm x: 185 mm Y: 70 mm |
| Fütterungswelle eine Richtung Reise füttern | A: 360 mm |
| Futterwelle Z/x Motorleistung | 1,7 kW |
| Schnelle Schaltgeschwindigkeit z/x | Z: 20 m/min x: 20 m/min |
| Schnelle Schichtgeschwindigkeit a | A: 20m/min |
| Stromversorgungskapazität | 13kva |
| Gesamtabmessungen der Maschine (LXWXH) | 2310 × 1510 × 2080 |
| Maschinengewicht | 3800 kg |
Den Kontakt halten
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. begann 2006 und wurde 2018 gegründet. Es befindet sich im New District in Qianwan, der Stadt Ningbo, der Provinz Zhejiang, South Wing of China Yangtse Delta Wirtschaftszone. Es ist ein Unternehmen, das sich auf die Forschung, Entwicklung, Produktion und den Verkauf von CNC -Metallschneidemaschinen spezialisiert hat. Als China NC-106D-y 3-Achse-Synchronbearbeitungshorizontalmitte supplier and custom NC-106D-y 3-Achse-Synchronbearbeitungshorizontalmitte companyMit starker technischer Stärke und reicher Branchenerfahrung setzt sich Hongjia CNC dafür ein, Kunden fortschrittliche CNC -Lösungen zu bieten, um die Bedürfnisse von Kunden in verschiedenen Branchen gerecht zu werden.
Anlage und Ausrüstung
Was ist Neuigkeiten?
-
In der zunehmend wettbewerbsintensiven Fertigungsindustrie von heute fordern Unternehmen zunehmend hocheffiziente, hochpräzise und hochintegrierte Bearbeitungslösungen. Ningbo Hongjia CNC Technology Co., Ltd., ein pro...
MEHR LESEN -
Eine Bohr- und Klopfmaschine ist eine Werkzeugmaschine, die Bohr- und Klopffunktionen kombiniert. Es wird hauptsächlich zum Bohren von Löchern und zum Erstellen interner Fäden (Klopfen) in Materialien wie Metall...
MEHR LESEN -
1. Warum bevorzugt die Luft- und Raumfahrtindustrie? Horizontale Drehzentren ? Schwerkraftvorteil: Vermeiden Sie die Verformung großer Werkstücke Vertikale Drehprobleme:...
MEHR LESEN
Branchenwissen
In der modernen Fertigung sind CNC-Werkzeugmaschinen mit hoher Präzision und hoher Effizienz zu einem wichtigen Instrument für Unternehmen geworden, um ihre Wettbewerbsfähigkeit zu verbessern. Als professionelle CNC -Metall -Schneiderausrüstung, Produktions- und Vertriebsunternehmen CNC CNC Technology Co., Ltd, setzt sich Kunden mit starker technischer Stärke und reichhaltiger Branchenerfahrung ein. Unter ihnen ist die 3-Achsen-Synchronbearbeitungs-Horizontalverdrehung ein Hochleistungs-CNC-Werkzeugwerkzeug, das die Präzisionsbearbeitungsbedürfnisse verschiedener Branchen mit hervorragenden Funktionen und präzisen technischen Parametern unterstützt.
Effiziente und präzise Bearbeitungsfunktionen
Der 3-Achsen-Synchronbearbeitungsmitte horizontal verfügt über ausgezeichnete Bearbeitungsfunktionen mit einem maximalen Bearbeitungsdurchmesser von φ230 mm und einer maximalen Bearbeitungslänge von 360 mm, die für die Bearbeitung verschiedener großer Werkstücke geeignet ist. Seine Spindelgeschwindigkeit kann bis zu 5000 U / min erreichen, mit einem A2-5-Spindelende und einer durchläufigen Spindel von φ56 mm ausgestattet, die die stabile Bearbeitungsleistung bei hohen Geschwindigkeiten aufrechterhalten kann. Diese Eigenschaften machen die Geräte besonders weit verbreitet in Branchen wie Luft- und Raumfahrt, Automobilherstellung und Präzisionsinstrumenten.
Leistungsstarke Turmkonfiguration
Die Werkzeugmaschine nimmt einen Turm von 12/15-Stationen an und ist mit einem BMT40/ER25-Power-Turm ausgestattet. Die maximale Geschwindigkeit des Leistungskopfes erreicht 4000 U / min und hat ein Drehmoment von 7,7 N · m, was den Verarbeitungsbedarf komplexer Teile entsprechen kann. Mit der Anwendung des Stromturms kann die Werkzeugmaschine mehrere Prozesse wie das Mahlen, Bohren und das Abnehmen einer Klemme, die Verbesserung der Verarbeitungseffizienz und die Verringerung von Fehlern und die Verbesserung der Produktkonsistenz durchführen.
Genaue Mehrfach-Achsen-Verknüpfungsregelung
Die Futterachse-Reise der 3-Achsen-synchronen Bearbeitung horizontaler Drehzentrum umfasst vier Richtungen: Z, X, Y und A, und die schnelle Bewegungsgeschwindigkeit beträgt bis zu 20 Meter/Minute, um die Effizienz und Genauigkeit des Verarbeitungsprozesses zu gewährleisten. Durch die Synchronverarbeitungstechnologie kann die Werkzeugmaschine die Bewegung in mehreren Achsen koordinieren und so eine komplexere Oberflächenverarbeitung und die Produktion von hoher Präzision erreichen. Diese Funktion ist besonders wichtig in der anspruchsvollen Präzisionsindustrie.
Kompakte und stabile Struktur
Die Gesamtabmessungen der Werkzeugmaschine betragen 2310 × 1510 × 2080 mm mit einem Gesamtgewicht von 3800 kg. Die Struktur ist kompakt und stabil und kann während des langfristigen Betriebs einen hervorragenden Vibrationswiderstand aufrechterhalten, um die Verarbeitungsgenauigkeit sicherzustellen. Darüber hinaus beträgt der Strombedarf der gesamten Maschine 13KVA, was nicht nur den Anforderungen der Verarbeitung mit hoher Intensität entspricht, sondern auch gute Fähigkeiten zur Kontrolle des Energieverbrauchs aufweist.
Geeignet für eine Vielzahl von industriellen Anwendungen
Als Hochleistungs-CNC-Werkzeugmaschine für CNC-Werkzeuge wird die horizontale Drehzentrale von 3-Achsen-Synchronbearbeitungen in verschiedenen Präzisionsfeldern häufig verwendet. Unabhängig davon, ob es sich um Automobilteile, medizinische Geräte, elektronische Kommunikationsgeräte oder Luft- und Raumfahrtindustrie handelt, kann dieses Werkzeugmaschinenunternehmen mit seinen effizienten und stabilen Verarbeitungsfunktionen hervorragende Produktionseffizienz und qualitativ hochwertige Verarbeitungsqualität bieten.
Führender technischer Support- und After-Sales-Service
Ningbo Hongjia CNC Technology Co., Ltd hat sich immer an das Konzept der "technologischen Innovation und Qualität hervorragende Leistungen", kontinuierlich optimierte Produktleistung und einen professionellen technischen Support und einen perfekten After-Sales-Service ermöglicht. Mit fortschrittlicher Produktionstechnologie und strenger Qualitätskontrolle stellt Hongjia CNC sicher, dass jedes aus der Fabrik versandte CNC-Werkzeugmaschine eine qualitativ hochwertige Leistung hat und einen höheren Produktionswert für Kunden schafft.
