Heim / Produkte / Horizontale CNC -Turn- und Fräsenreihe / CK6140 hochpräziser CNC horizontaler Drehmaschine CK6140 hochpräziser CNC horizontaler Drehmaschine
Numerische Kontrolldrehmaschine

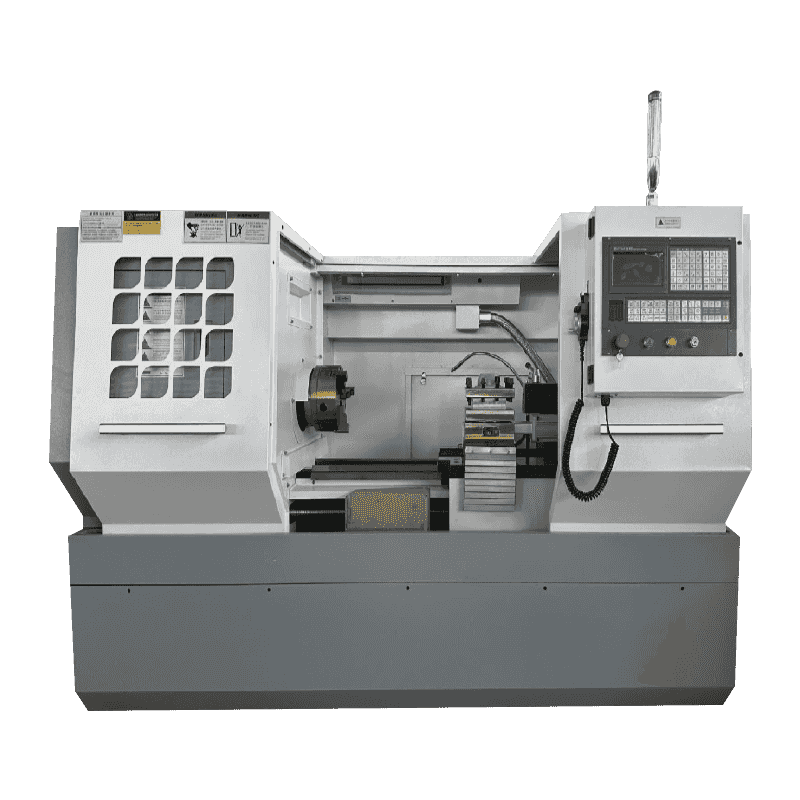

Die CK6140 -Serie CNC Horizontal Drehmaschine verfügt über hohe Präzision, hohe Leistung und hohe Starrheit. Die Hauptkomponenten und die Hauptstruktur sind optimal gestaltet. Es ist die erste Auswahl für Bearbeitungswellen, Scheiben, Buchsen, speziell geformte Oberflächen und Schraubverwalter.
Werkstücke.
KND oder eine große Anzahl von numerischen Steuerungssystemen und All-Digital AC Servo-Systemen, X und Z-Achse sind semi-gelegte Schleifenregelung, Kugelscheiben-Sub verwendet C3-Präzisionsballschrauben und elektrische Komponenten werden importiert oder inländische Marken in den heimischen Bekanntschaft in Einklang mit CE oder inländischer 3C-Zertifizierung.
Die Werkzeugmaschinen werden vor dem Verlassen der Fabrik streng den Inspektionsverfahren überprüft. Jedes Werkzeugmaschinen nimmt ein Laserinterferometer an, um die Positionierung Genauigkeit der X- und Z -Achsen und die Wiederholbarkeit der Positionierungsgenauigkeit zu überprüfen, wodurch die stabile und zuverlässige Genauigkeit der Werkzeugmaschine gewährleistet wird.
Vor dem Verlassen der Fabrik werden die Werkzeugmaschinen streng gemäß den Inspektionsverfahren geprüft. Jedes Werkzeugmaschine nimmt ein Laserinterferometer an, um die Positionierungsgenauigkeit und Wiederholbarkeit der X- und Z -Achsen zu testen, um ihre Stabilität und Zuverlässigkeit zu gewährleisten.
Produktionsinformationen
Hauptteile Einführung
1 、 Bett.
Die Einführung von flacher Bettstruktur, Harzsandform, hochwertiges Gussguss, Führungsschiene nimmt mit mittlerer Frequenzlöschung und Schleifen sowie dem Einfügen von Formprozess, der eine gute Abriebfestigkeit und Präzisionsbehaltung aufweist.
2 、 Spindelbox.
Die Spindelstruktur übernimmt die typische Struktur der Zwei-Punkte-Träger am vorderen und hinteren Enden, und die Spindel hat eine hohe Steifigkeit; Das Lager übernimmt das besondere Lager für eine hochpräzierende Spindel aus Harbin-Lagerfabrik, wodurch die Spindel eine hohe Rotationsgenauigkeit aufweist. Der Hauptantriebsgeschwindigkeitsbereich beträgt 100 ~ 2000R/min; Die Hauptantriebsräder sind gehärtet und gemahlen, der Antrieb und die Rolllager werden durch starkes Öl mit einer guten Hochgeschwindigkeits- und Niedrigtemperaturanstiegsleistung geschmiert. Das Design des Spindelbox-Gehäuses berücksichtigt die Wärmeableitungsmaße und den Vibrationsdämpfungsmechanismus, wodurch die Spindelbox die Merkmale von geräuschem und hohem Übertragungsgenauigkeit aufweist, und das Rauschen des Werkzeugmaschine überschreitet den durch den Nationalvermögen festgelegten Wert nicht. Das Rauschen der Maschine überschreitet den vom nationalen Standard festgelegten Wert nicht. Die Maschine verfügt über ein elektrisches Überlastschutzgerät, ein mechanisches Überlastschutzgerät und ein Notopp -Gerät zur Steuerung der Spindeldrehung. Der Maschinentyp für automatische Geschwindigkeitsänderung ist mit einem externen Automatik -Geschwindigkeitswechselsteuerbox ausgestattet.
3. Fütterungsbewegung
Die Quer- (X-Achse) und Längsfutterbewegungen (Z-Achse) werden von Servomotoren angetrieben, um die schnellen Traverse- und Fütterungsbewegungen mit Präzisionskugellschrauben zu realisieren.
Die Folienanleitung ist mit einem Anti-Creeping-Plastik-Weichgürtel befestigt, wodurch die Positionierungsgenauigkeit und Wiederholbarkeit des Werkzeugwerkzeugs gut garantiert werden kann.
4. Heckstock.
Die Gestaltung des Heckstocks der Maschine berücksichtigt die Steifigkeit, die Ladekapazität und die Benutzerfreundlichkeit voll. Die Anziehungsmethode ist manuell.
6. Chuck
Die Maschine ist mit einem 8-Zoll-Drei-Jaw-Chuck (optional hydraulisch) ausgestattet.
7. Zentralisierte Schmierung
Einführung der japanischen Technologie -zentralisiertes Schmiersystem zur Realisierung der Schmierung jeder Führungsschiene, des Kugelschraubens und des Lagers. Die Schmierpumpe hat die Funktionen der Arbeitsstatusanzeige und der hydraulischen Überwachung. Und kann jederzeit eingestellt werden, Öleinspritzzyklus.
3 、 Numerischer Steuerungswerkzeughalter
Der Vertikale-Inhaber der vertikalen Vierstation CNC Tool verfügt über die Funktionen der Genauigkeit, Stabilität und Zuverlässigkeit mit hoher Positionierung, eine breite Palette von Anwendungen, einfache Struktur, einfache Wartung usw.
4 、 Arbeitsumgebung der Werkzeugmaschine
Umgebungstemperatur: 5 ℃ ~ 40 ° ℃ Bereich und die Durchschnittstemperatur von 24 Stunden überschreitet 35 ℃ nicht.
Relative Luftfeuchtigkeit: 30% ~ 95% und das Prinzip der Feuchtigkeitsänderung besteht darin, dass sie keine Kondensation verursachen sollte.
Höhe: unter 1000 m.
Atmosphäre: Kein übermäßiger Staub, Säuregas, ätzendes Gas und Salz.
Vermeiden Sie direktes Sonnenlicht auf der Maschine oder Wärmestrahlung auf der Maschine, die Änderungen der Umgebungstemperatur verursachen kann.
Installationsposition weg von Schwingungsquellen.
Installationsposition von brennbaren und explosiven Materialien weg.
Technischer Parameter
| Artikel | Einheit | CK6140 |
| Max. Den Durchmesser des Bettes drehen | mm | 400 |
| Maximaler Drehdurchmesser des Werkzeughalters | mm | 210 |
| Maxi -Mum -Werkstücklänge zwischen zwei Zentren | mm | 750 |
| Spindel durch Lochdurchmesser | mm | Φ52 |
| Spindelgeschwindigkeitsbereich | r/min | 100-2000 Zahnradwechsel/endlose Änderung |
| Spindel -Endtyp | A2-6 | |
| Spindel -Front -Taper -Loch | Sechs Mohs | |
| Spindelmotorleistung | KW | 5.5 |
| Futtermotorform | Frequenzumwandlung | |
| Numerische Kontrollwerkzeugruhe | Vertikaler Vier-Station-Werkzeughalter | |
| Schaftgröße | mm | 20x20 |
| Werkzeughalter wiederholte Positionierungsgenauigkeit | ± 3,2 " | |
| Futtergeschwindigkeitsbereich | MM/Mir | X: 1 ~ 6000 Z: 1-10000 |
| Mindesteinstellungseinheit | mm | 0.001 |
| Gesamtabmessungen der Maschine (LXWXH) | mm | 2150x1450x1650 mm |
| Brutto -Maschinengewicht | kg | 1900 |
